HYUNDAI BNG STEEL

产品信息

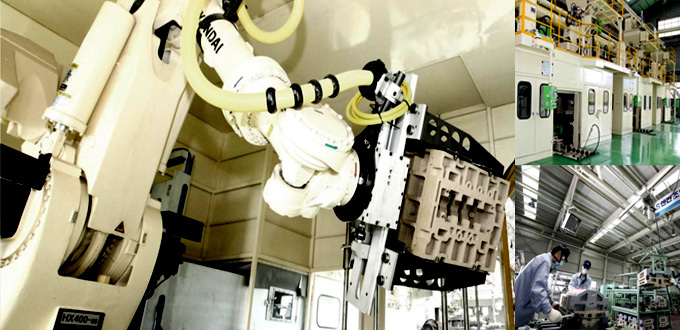

PRECISION SAND CORE & SAND MOLDING PROCESS

SAND CORE PACKAGE table
COLD BOX 工艺 壳制模工艺
S2缸体 A2缸体 U2缸体
(维拉克斯/Mohave) (Starex/Porter/Bongo3) (雅绅特/伊兰特)

样件和大规模生产的重力铸造 材料 : FC25, FC30, CGI, FCD40, FCD50, FCD70

CAST IRON table

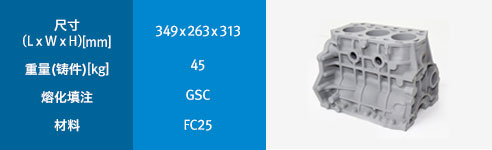

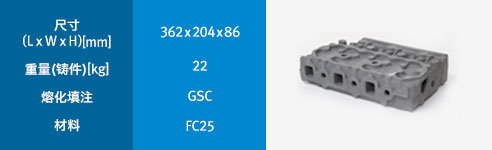

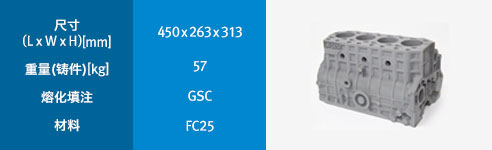

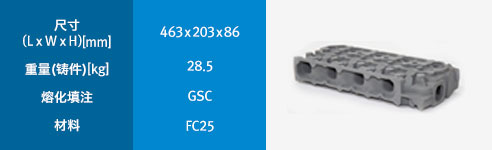

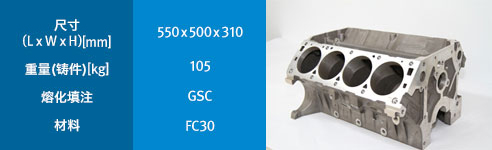

V8 cylinder block(gasoline) I3 cylinder block(diesel) I4 cylinder block(diesel) I3 cylinder head(diesel) I4 cylinder head(diesel)
燃料 汽油 柴油 柴油 柴油 柴油
图片 427 image 3 cyL block image 4 cyL block image 3 cyL head image 4 cyL head image
尺寸
(LⅹWⅹH) [mm]
550ⅹ500ⅹ310 349ⅹ263ⅹ313 450ⅹ263ⅹ313 362ⅹ204ⅹ86 463ⅹ204ⅹ86
重量(铸件)[kg] 105 45 57 22 28.5
熔化填注 GSC GSC GSC GSC GSC
材料 FC30 FC25 FC25 FC25 FC25
标识 -

重力铸造 和首件的低压铸造 材料 :  AC4CH, AC2B, AC4B

Al-ALLOY table

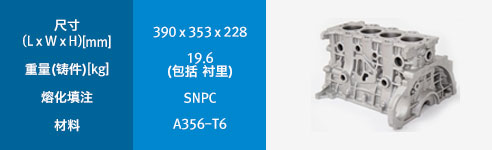

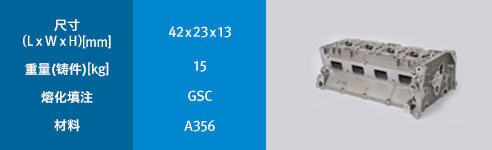

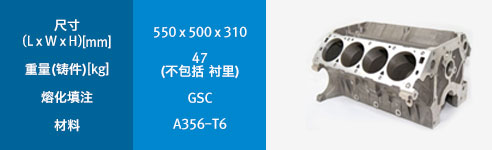

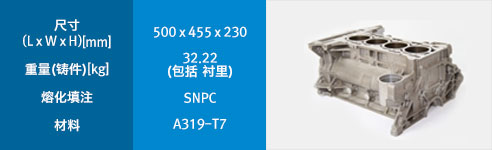

I4 cylinder block(gasoline) I4 cylinder block(diesel) V8 cylinder block(gasoline) I4 cylinder head(gasoline)
燃料 汽油 柴油 汽油 汽油
图片 L850 block image 1.7L block image 427 block image O-GDI head image
尺寸
(LⅹWⅹH) [mm]
500ⅹ455ⅹ230 390ⅹ353ⅹ228 550ⅹ500ⅹ310 42ⅹ23ⅹ13
重量(铸件)[kg] 32.22(包括 衬里) 19.6(包括 衬里) 47(不包括 衬里) 15
熔化填注 SNPC SNPC GSC GSC
材料 A319-T7 A356-T6 A356-T6 A356
衬里 机加工(铸入) Counter Spiny(铸入) 机加工(压入) -
